  Teensy 3.6을 포함해 일부 Teensy Board들은 SD Card 슬롯(Slot)이 존재합니다. 따라서 Host PC와 데이터를 주고 받으면서, SD Card에 파일을 저장하는 등의 작업이 가능합니다. Teensyduino에서 기본적으로 제공되는 예시들을 확인할 수 있습니다.


  일단 아래의 모든 예시들을 실행할 때는 chipSelect 변수의 값을 자신이 사용하고 있는 Teensy의 버전에 맞게 설정해야 합니다. 저는 Teensy 3.6 버전을 이용하고 있기 때문에, chipSelect 변수의 값을 BUILTIN_SDCARD로 설정했습니다.



※ SD 카드(Card) 정보 출력하기 ※

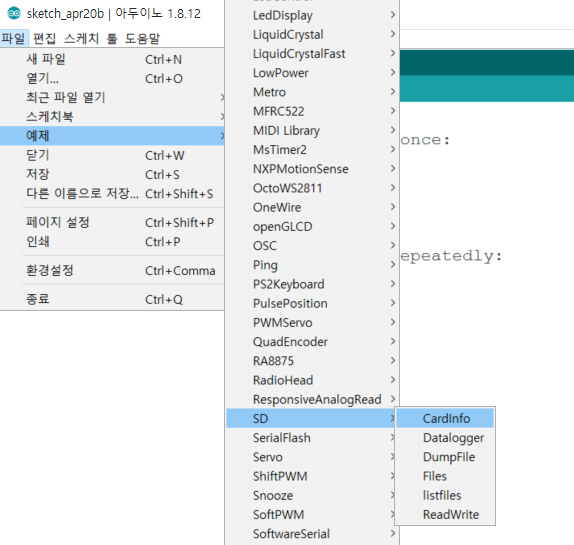

  [예제] - [SD] - [CardInfo]를 들어가면 SD 카드의 정보를 출력하는 예제를 실행할 수 있습니다.

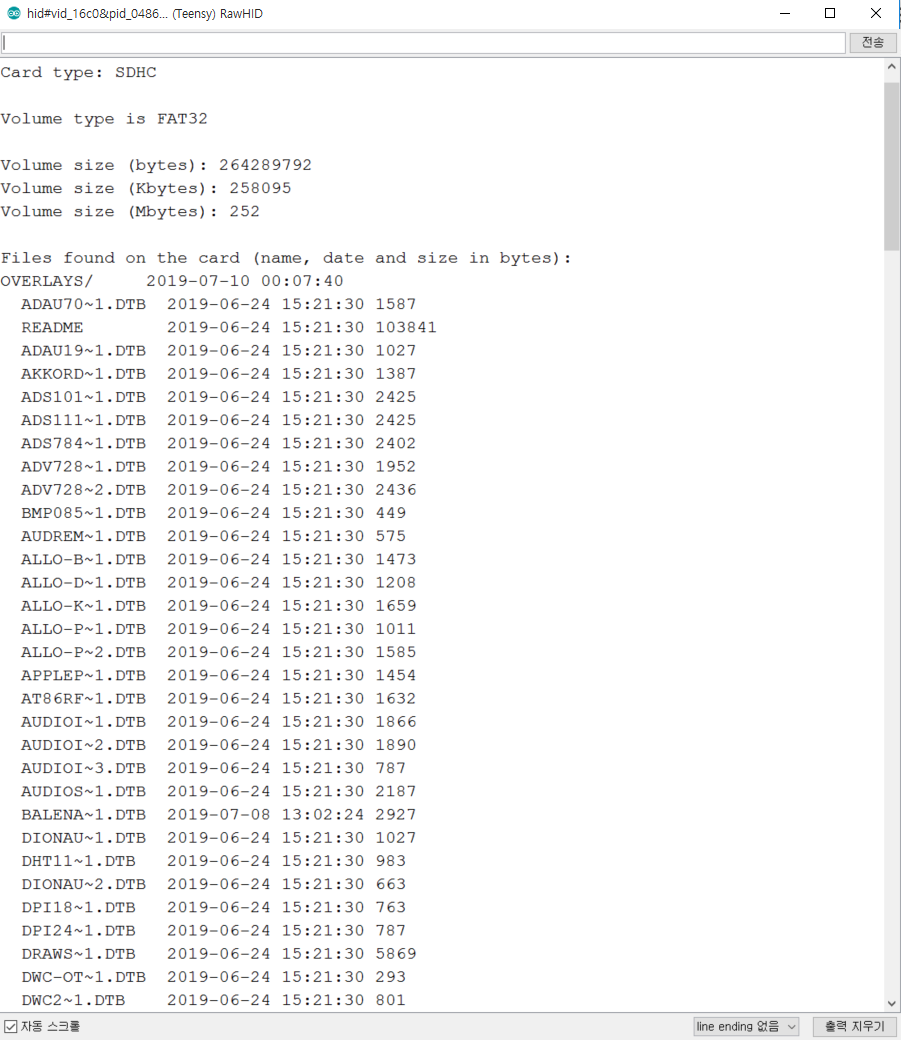

  이 예제는 단순히 카드 정보를 출력하는 예시입니다. 대략 다음과 같이 내용이 출력됩니다. 다만 예제 소스코드를 확인해 보시면, Volume Size만을 출력해주는 것이 아니라 루트 폴더에서의 전체 폴더 및 파일 목록까지 함께 보여주는 것을 알 수 있습니다.





※ SD 카드(Card)의 파일 리스트 읽어오기 ※

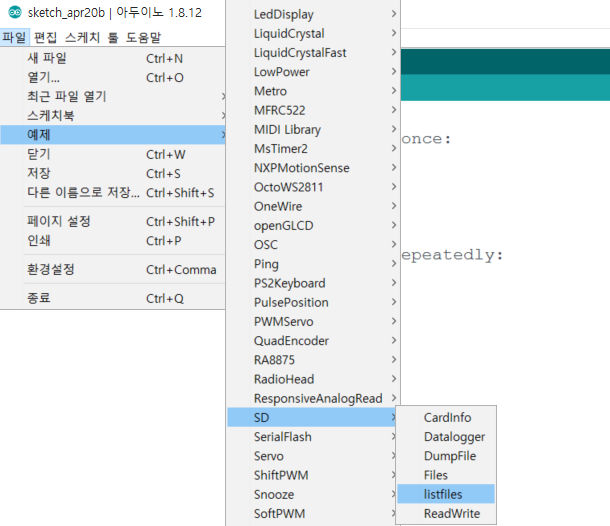

  [예제] - [SD] - [listfiles]에 들어가면 카드에 포함된 파일 목록을 출력하는 예제를 실행할 수 있습니다. 이 내용은 위의 예제에서 출력되는 내용과 비슷해 보이지만, 실제 구현상에서는 File 객체를 이용하여 파일을 openNextFile() 함수를 이용해 파일에 하나씩 접근하여 정보를 출력한다는 점이 특징입니다.

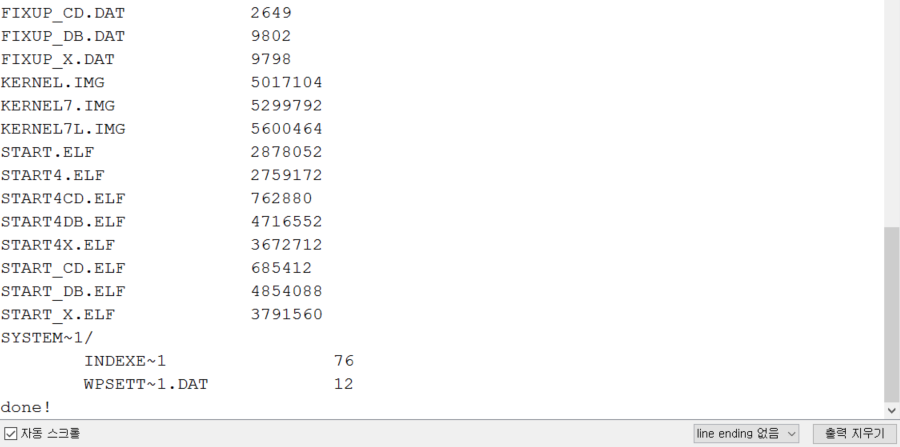

  출력된 결과는 다음과 같습니다.





※ SD 카드(Card)에서 파일의 데이터를 읽고 데이터 쓰기 ※

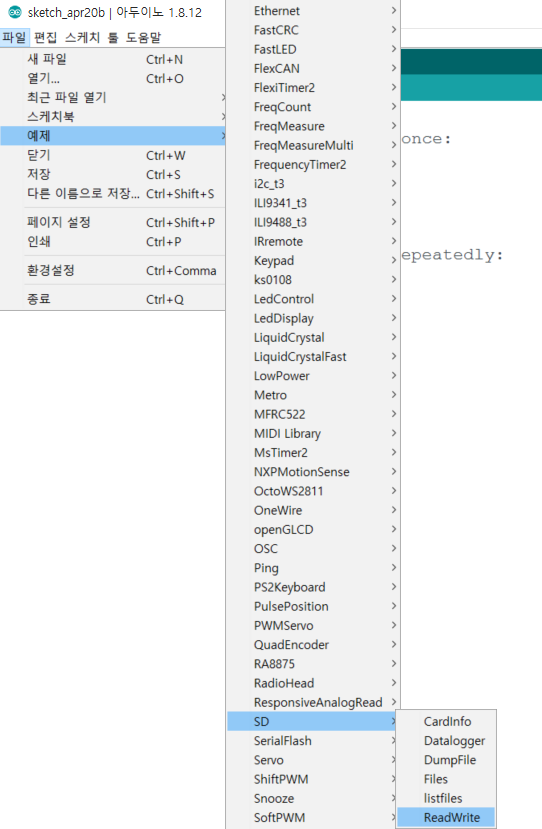

  [예제] - [SD] - [ReadWrite]에 들어가면 하나의 파일을 만들고 내용을 추가한 뒤에, 출력하는 예제를 실행할 수 있습니다. 소스코드를 확인해 보시면 SD Card 내부에서 "test.txt"라는 이름의 파일을 연 뒤에 여기에 특정한 문자열을 내용으로 기입하고, 이를 저장하는 것을 알 수 있습니다. 그리고 그렇게 저장된 내용을 다시 출력해보며 확인합니다.





※ Raw HID를 통해 받은 데이터를 SD 카드(Card)에 저장하기 ※



  이제 Raw HID를 통해서 Host PC로부터 받은 데이터를 Guest Device의 SD Card에 작성하는 예시를 다루어 보겠습니다. Host PC 전용 프로그램은 아래 경로에서 다운로드 받아서 그대로 이용하실 수 있습니다.



  ▶ Teensy 공식 홈페이지: https://www.pjrc.com/teensy/rawhid.html

  Guest Device인 Teensy 3.6의 소스코드는 다음과 같이 작성할 수 있습니다. 소스코드를 확인해 보시면, 먼저 SD Card 내부에 example.txt 파일을 생성하는 것을 알 수 있습니다. 이후에 Host PC로부터 한 문자씩 전달 받는 데이터를 example.txt에 쓰게 됩니다. 만약에 전달 받은 문자가 'q'라면 데이터를 전달 받는 것을 멈추고, example.txt 파일을 읽어서 입력되었던 문자들을 시리얼 통신을 통해 출력합니다.



#include <SD.h>
#include <SPI.h>

File myFile;
const int chipSelect = BUILTIN_SDCARD;

void setup() {
  Serial.begin(9600);
  while (!Serial) ;
  Serial.println("RawHID Example");

  // Initialize SD card.
  Serial.print("Initializing SD card...");
  if (!SD.begin(chipSelect)) {
    Serial.println("initialization failed!");
    return;
  }
  Serial.println("initialization done.");

  // Remove and recreate example.txt file.
  SD.remove("example.txt");
  Serial.println("Creating example.txt...");
  myFile = SD.open("example.txt", FILE_WRITE);
}

// RawHID packets are always 64 bytes.
byte buffer[64];
elapsedMillis msUntilNextSend;
unsigned int packetCount = 0;

void loop() {
  int n;
  n = RawHID.recv(buffer, 0);
  if (n > 0) {
    if (buffer[0] == 'q') {
      if (myFile) {
        Serial.println("Quit!");
        myFile.close();
        // If the file is available, print it's data.
        Serial.println("File contents are:");
        File dataFile = SD.open("example.txt");
        if (dataFile) {
          while (dataFile.available()) {
            Serial.write(dataFile.read());
          }
          dataFile.close();
        }
        // If the file isn't open, pop up an error.
        else {
          Serial.println("error opening example.txt");
        }
      }
      return;
    } else {
      if (myFile) {
        Serial.print("Received packet, first char: ");
        Serial.println((char)buffer[0]);
        myFile.println((char)buffer[0]);
      }
    }
  }
}

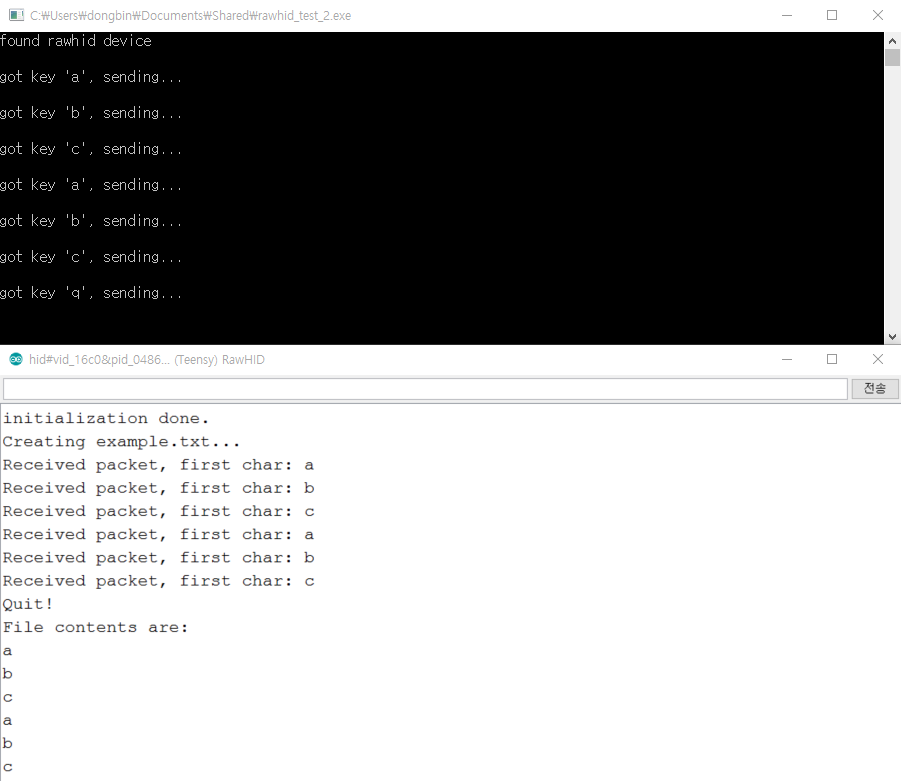

  실행 결과는 다음과 같습니다.





※ 특정한 파일의 Byte Stream 읽어서 그대로 출력하기 ※



  특정한 파일을 열어서 내부에 적힌 데이터를 읽어서 Byte Stream 형태 그대로 출력하는 예제는 다음과 같습니다. 이 코드는 제가 개인적으로 많이 쓰는 코드입니다.



#include <SD.h>
#include <SPI.h>
#define BUFFER_SIZE 64 // 버퍼 사이즈

File myFile;

byte buffer[BUFFER_SIZE];
const int chipSelect = BUILTIN_SDCARD;

void setup() {
  Serial.begin(9600);
  while (!Serial);
  if (!SD.begin(chipSelect)) {
    Serial.println("initialization failed!");
    return;
  }
  delay(1000);
  myFile = SD.open("example.dat", FILE_READ);
  uint64_t fileSize = myFile.size();
  if (myFile) {
    while (true) {
      // 전달 받을 데이터의 크기(버퍼 크기보다 덜 남은 경우 남은 크기만 저장)
      int length = (fileSize < BUFFER_SIZE)? fileSize : BUFFER_SIZE;
      // 전달 받은 내용 그냥 Serial 통신으로 출력
      myFile.read(buffer, length);
      fileSize -= length;
      for (int i = 0; i < length; i++) {
        Serial.print(buffer[i]);
        Serial.print(" ");
        if ((i + 1) % 8 == 0) Serial.println();
      }
      // 크기만큼 다 출력한 경우 파일 객체 닫기
      if (fileSize <= 0) {
        break;
      }
    }
    myFile.close();
  }
}

void loop() {

}

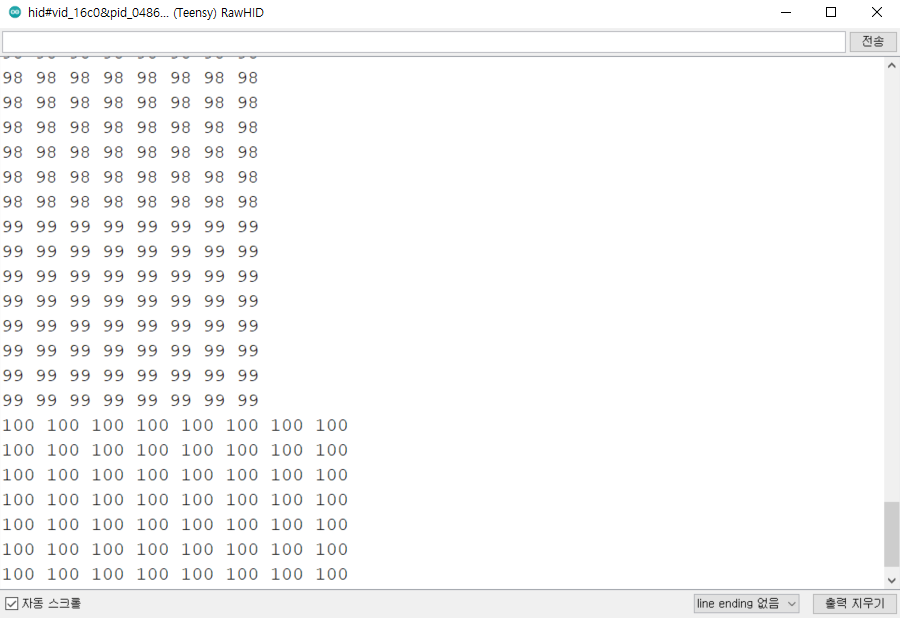

  실행을 해보시면 다음과 같은 시리얼 출력 결과를 확인할 수 있습니다. (한 줄에 8바이트씩 출력합니다.)
